YHJ-800激光指向仪工作原理 山东矿用隔爆激光指向仪
YHJ-1200激光指向仪，矿用隔爆型激光指向仪，YHJ-800激光指向仪，YHJ-600激光指向仪，河南激光指向仪
YHJ-800激光指向仪工作原理：
指向仪采用低功耗半导体激光器发出激光，通过光学系统会聚，使其成为高度准直的激光束，通过水平和垂直微调，完成指向工作。
YHJ-800激光指向仪产品参数：
大气压：86kPa～110kPa
环境温度：-20℃～+40℃
空气相对湿度：≤96%RH（+25℃时）
含有爆炸性气体（甲烷）和煤尘混合物的煤矿井下环境中
在无明显破坏绝缘的气体或蒸汽的环境中
污染等级：3级
安装方式：携带式
防爆形式：矿用本安型
防爆标志：ExibI
激光指向仪工作制：连续性运行不少于45h
光功率：不大于15mW
YHJ-800激光指向仪技术性能要求
1YHJ-800隔爆型激光指向仪的实际射程应大于额定的有效射程；在有效射程内光斑应清晰可见。
2固定用的激光指向仪的微调机构的横向和纵向调节范围应不小于1.5°。
3具备高、低温适应性能，能在-20℃～＋40℃的环境下正常工作。
4所有转动和微调机构须灵活、制动可靠；光学零部件应清洁、无霉点、油迹、擦痕及麻点。
5所有紧固件应具有防锈和防止自行松脱的措施。
6YHJ-800激光指向仪所有防爆面和金属零部件应有相应的防锈或防腐措施，外壳内表面涂耐弧漆。
7YHJ-800隔爆型激光指向仪电源的额定输入电压在85%～110%波动时应能可靠工作
8本安电路与非本安电路的绝缘导线应分开布置，本安电路导线用蓝色绝缘导线或蓝色套管标记。
9外壳明显处，须设置“MA”标准及清晰的性凸纹标志“Ex”，标志

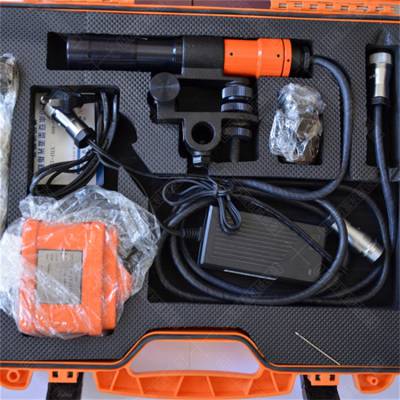

概况组成 YHJ800激光指向仪有激光指向仪、电源和仪器安装杆三部分组成。YHJ800激光指向仪有效射程分别为800米，主要用于矿山掘进、铁路隧道、市政建设、地铁工程、大型引水工程、建筑及管道铺设中放线、定位、指向，提供准直线等。
激光指向仪有半导体激光器、激光准直系统、调焦装置及光束水平和竖直方向调节装置组成；YHJ800激光指向仪的电源是将交流电源（85V～265V）转换成3V直流稳压电源的电源装置；安装杆是连接锚杆与仪器的器件。
